地暖系統更適合分戶計量

    地暖系統是節能、環保、人性化的供暖方式，近年來得到飛速發展，波及到十五個省市自治區，蔓延到大江南北。要想使這種供暖方式更節能，必須在節能建筑的基礎上，讓分戶計量實行起來，才能做到利國利民、節能減排，所以地暖供熱一定要向分戶熱計量方向發展。

    室內溫度要求人性化，應安裝自動調地暖溫控器是供熱節能的重要舉措。簡單、易懂、合理計量和熱量分攤的方法是節能改造的基本原則，是解決收費難，避免產生熱了就開窗，冷了就投訴等不良現象的發生。合理的計量方式和熱量分攤會(huì )使用熱戶用多少熱，交多少費，以便調動節能的積極性，培育合理節能的文明行為，形成全民參與節能的良好風尚。

    地暖的發展，由普通手動調試，到標準化地暖半自動控制，一直到智能化全自動控制。必須用分戶計量的方式才能做到更節能、消費者更明白，交費更合理。

    地面輻射供暖系統是一種獨立的供暖方式，每戶可自成一個閉合環路。既能滿足計量要求，又具有調控室內溫度的功能，是一種適合分戶計量的供熱方式，也是一種節能的供熱系統。

    1. 地面輻射供暖更適合于分戶計量

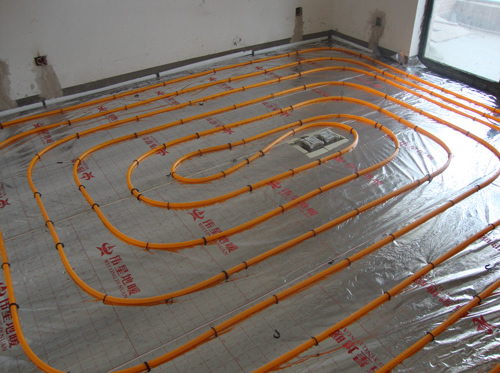

    地暖系統供水溫度＜60℃，供回水溫差≤10℃的情況下可以不考慮溫差對熱計量結果的影響，將熱量表裝設在供回水管上，因為流量傳感器測量的是體積流量，而熱量的計算是通過質量進行的，當供回水溫差較大時，密度的變化會(huì )影響熱計量計算結果的準確性。供熱系統的大流量、小溫差，可提高系統的水力穩定性。戶內布管形式，盡量采用旋轉型，各環路長度盡量相近。加熱管的布置應本著保證地面溫度均勻的原則進行，宜將高溫管段優先布置于外窗外墻側，使室內溫度分布盡可能均勻。

    2. 在地面供暖系統中要求分戶計量的條件
    供暖系統要與所采用的熱計量方式相匹配，并滿足室溫可調節，分戶供熱量可計算的要求，且便于運行管理和控制。采用分戶計量表計量方式時，宜采用共用立管的分戶獨立系統形式。熱力入口的供水管上宜設置一級或兩級過濾器，分為粗細兩種，細的要求60目左右的網眼，回水管上宜設置濾網規格不小于60目的過濾器。熱力入口供回水管上需設置必要的壓力表，以觀測熱力入口的資用壓頭，直接或間接地判斷過濾器兩端的壓差，觀察自力式壓差控制閥或自力式流量控制閥的系統壓差，采用分戶計量表計量方式時，戶內系統入戶裝置包括供水管上的鎖閉調節閥、戶用熱量表、濾網規格不低于60目的水過濾器及回水管上的鎖閉閥等部件。

    3. 分戶計量系統的調節與控溫
    地暖系統可以變溫度和變流量進行調節，在加熱管與地暖分水器、集水器結合處，分路設置遠傳型自力式或電動式溫控閥，通過各房間內的溫控器控制相應回路上的調節閥，來控制各房間室內溫度。恒溫閥的感溫元件類型應與加熱管的安裝相適應。通過恒溫閥的水量和壓差確定恒溫閥的規格，恒溫閥全開時的阻力不宜小于環路總阻力值的50%，兩端壓差應小于30kPa。恒溫閥應具備限定最小流量的防凍功能。

    4. 計量方式
    一戶一表，每棟樓熱力入口處，設一個總熱量表。各熱量表用統一品牌型式，不同規格，并符合國家標準規定。熱量表選型時，宜使其流量范圍、設計壓力、設計溫度等與實際工況相匹配，并要注意其對安裝空間的要求和流量傳感器的連接方式。熱力入口總熱量表的額定流量宜與系統設計流量的80%相對應。戶用熱量表的額定流量要與系統設計流量相對應。共用一個總熱量表和各用戶的熱計量方式及熱計量裝置的種類和型號應統一?？偀崃勘砗蛻?hù)用熱量表應選用低阻表。戶用熱量表宜采用機械旋翼式或超聲波式熱量表；熱力入口處總熱量表，宜采用流量傳感器和計算器合為一體的內裝電池整體式熱量表為宜。

    5. 分戶熱計量系統形式
    單元立管系統有異程式和同程式。異程式立管系統中熱媒循環路徑是不相等的，下供下回異程式熱媒最低層環路的路徑最短，環路的局部和沿程阻力最小，熱媒經最高層環路的路徑最長，循環阻力最大，隨著樓層的增加，這種差別越來越大，但由于自然壓頭的存在，有助于熱媒流向高層的用戶，兩種作用方向相反。當管徑選擇適當時，兩者的作用力是可以相抵消的，完全抵消是不可能的，把兩者的正負差控制在允許的范圍內是可以做到的，所以異程式單元立管系統可以應用于地暖分戶熱計量系統。
    同程式立管系統，隨著樓層的提高，壓頭加大，當樓層超過一定高度時，自然壓頭引起的不平衡，會(huì )使水力失調，比異程式又多出一根干管，成本亦增加，也不好布置。一般地暖分戶計量系統采用異程式較好。

    6. 地面輻射供暖分戶熱計量系統應符合：
    流量傳感器應符合《熱量表》CJ128中相關規定。根據熱量表的使用要求安裝過濾器。系統應采用室溫自動控制裝置。要防止儀表堵塞和損壞，并有相應的處置辦法。

    7. 熱計量收費的市場前景
    根據住房和城鄉建設部《關于推進供熱計量的實施意見》要求，各地要全面開展既有非節能建筑熱計量改造試點工作，“十一五”期間，大城市要完成熱計量改造35%，中等城市完成25%，小城市完成15%。通過技術改造，原則上所有非節能建筑，要在2－4年內全部達到熱計量要求。
    新建民用建筑從2009年起逐步推行分戶熱計量，波及十五個省市，市場之廣、潛力之大是歷來少有的。因此積極開發利用分戶熱計量系統正是大勢所趨、人心所向。合理的、人性化分戶計量是我國節能減排的必然，是我們供暖行業的工作重點，是行業科技開發方向。對熱計量的幾種方案進行分析：
    7.1行政企事業單位辦公區
    熱費由單位負責，只需要樓棟裝大表，室內安裝溫度調控裝置和用熱時間控制裝置。做到計量收費、控制室溫、用熱時間，以便達到節能目的。
    7.2民用建筑供熱計量
    7.2.1樓棟安裝熱計量總表。每戶按總表值、建筑面積分攤熱費。按建筑面積分攤熱費不合理，在相等建筑面積中，用熱時間不同，但所交的熱費一樣多，沒有體現出誰節能誰受益，解決不了用多少熱交多少費的問題，同時也增加收費難度。
    7.2.2樓棟安裝熱計量總表，分戶安裝控制閥，戶用溫度表。每戶按總表值，建筑面積，室內溫度分攤熱費。
    7.2.3樓棟安裝熱計量總表，分戶再安裝熱計量表、散熱器溫控閥，按樓棟總表值，分戶熱計量表值、建筑面積分攤熱費。
    7.2.4樓棟安裝熱計量總表，再安裝熱分配表、分戶控制閥。按樓棟總表值、熱分配表和建筑面積分攤熱費。
    分析：①以上方案中多以建筑面積分別與熱分配表、分戶熱計量表、室內溫度進行熱費分攤。由于水質不同，會(huì )影響分配表、分戶熱計量表的計量精度。②熱存在傳導和輻射及對流性，住戶隔熱處理和使用建筑材料不同，也有個別盜熱的現象存在，以室內溫度分攤收費不盡合理。③一戶多表（閥）也會(huì )造成浪費，達不到合理分攤熱費的目的。④根據實際情況，樓前安裝熱量大表，再用建筑面積和用熱時間進行分攤熱費比較合理。

    按需供熱，按熱量計量是建筑節能措施之一。也是目前集中供熱的發展趨勢。設計分戶計量供暖系統是實現按需供熱，按熱量計量的前提。裝備有分戶熱計量系統的用戶可以根據自己的需求通過調節裝置來控制室內溫度，最大可能的利用室內自由熱，同時可以實施行為節能。用戶能依據室外溫度的變化，來調節供熱量，還應留有一定的自主調節手段，使供熱系統的流量具有一定的自主調節，從而達到控制室溫的目的。所以系統應具備可調性，保證用戶的自主調節和供熱效果。
