水暖系統中的散熱器或地暖管與熱源之間都是通過各種管道連接起來的?？瓷先ミ@個安裝沒有什么門檻，其實沒那么簡單，里面也有不少學問！施工細節把握住能做出高質量的工程！但由于以下一些原因，導致現在施工質量不高、問題不少：

       1、新材料、新工藝不斷涌現，不少施工人員對于管材的特性與連接技術沒有消化透；

       2、愿意從事建筑設備安裝的一線人員越來越少；現在的一線施工人員都沒有經過正規培訓，操作普遍不規范；

       3、一些施工公司的老板為了省錢，不愿意購置必須使用的工具，或用較簡單、較便宜的工具代替較精確、較昂貴的工具；

       4、還有一些一線施工人員素質差，偷工減料。



       下面我們來談?wù)劦嘏到y管道安裝方法及注意事項：



       一、管道的下料：



       1、管材的矯直：

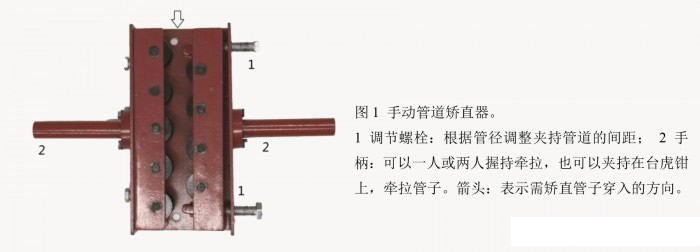

       鋁塑復合管、PE-X管或PE – RT管一般由供應商卷成圓盤提供，或者在運輸過程中被擠壓變形，因此在安裝前必須用管道矯直器矯直了。小管徑的鋁塑復合管一般可以用手動管道矯直器（圖1）矯直。矯直時，需要分2到3次進行，否則一是不易拉動，二是矯枉過正、將管道擠壓變形。




       調節螺栓：根據管徑調整夾持管道的間距； 手柄：可以一人或兩人握持牽拉，也可以?shī)A持在臺虎鉗上，牽拉管子。箭頭：表示需矯直管子穿入的方向。

       2、管段的下料：

       用管剪時必須將管端剪正了；因為剪斜了，在卡套卡壓式連接時，管端短的部分壓得少，容易出現密封不嚴而漏水。管端傾斜誤差若超過1mm，可以通過卡套（卡壓管筒）上的觀察孔檢查出來（圖2）。但是在現場，若管子的一端已經裝配固定好了，管端無法旋轉，靠近墻面或地面的一側管端就無法觀察得到，這就需要施工人員事先細心認真地操作。而且當管剪使用時間過長或經常剪切管徑過大的管材，導致剪刃的鉚接處松動，下料時也會(huì )使切口傾斜；所以這種管剪不能再使用，而應予以淘汰。

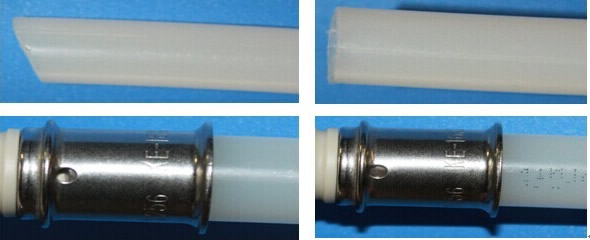

圖2 管段剪切下料后直與不直的比較

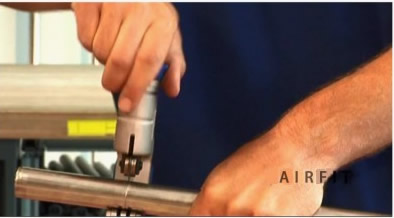

       用割刀下料：不同的管材應使用不同的割刀，且下料時，應避免每次進刀量太大（圖3），因為小口徑的金屬管管壁普遍較薄，易使管段端截面變徑和變形嚴重。割刀的刀片變鈍后應立即更換。


圖3 金屬管用割刀下料。小口徑鋼金屬管的每次進刀量不宜過大。

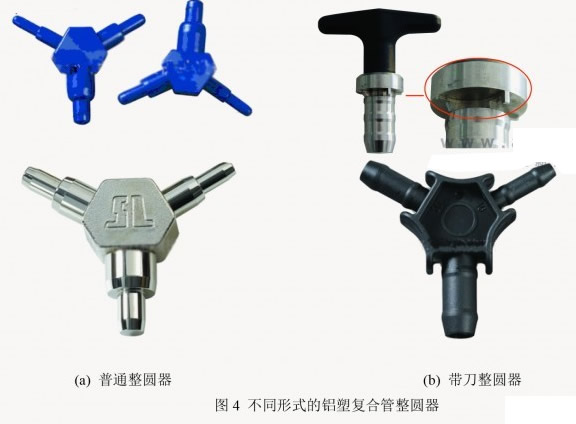

       3、鋁塑復合管或塑料管端部的整圓：用管剪下料時，剪切力會(huì )將管端擠壓變形，導致管件不易插入管端，且卡壓后密封不嚴而易漏水；所以在連接前必須用專用工具進行整圓（圖4），最好選用帶倒角的金屬整圓器；而且整圓也必須到位，如若整圓不到位，卡壓時不易壓緊，在日后運行的時候因為管道熱脹冷縮仍然可能導致漏水。

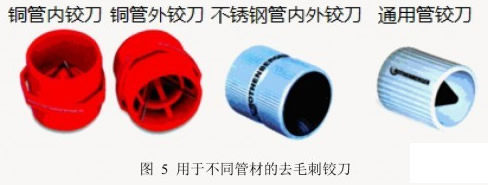

       4、清除管端毛刺：管段下料后，在管端產生的毛刺，會(huì )影響卡壓連接時不密封或損傷密封環，或增加管道局部阻力，或易使金屬管道產生銹蝕，或在運行中逐漸脫落后易導致附件或燃氣壁掛爐的通道堵塞。所以在管段與管件連接前，必須用專用工具清除毛刺。有些鋁塑復合管或塑料管整圓器本身就含有去毛刺的結構。（圖4b），金屬管一般采用不同類型的鉸刀（圖5）分別清除內壁和外壁上的毛刺。





       二、鋁塑復合管卡套卡壓式連接



       卡套卡壓式連接是比較簡單的一種管道連接方式，只需要一把手動或電動卡壓鉗即可。

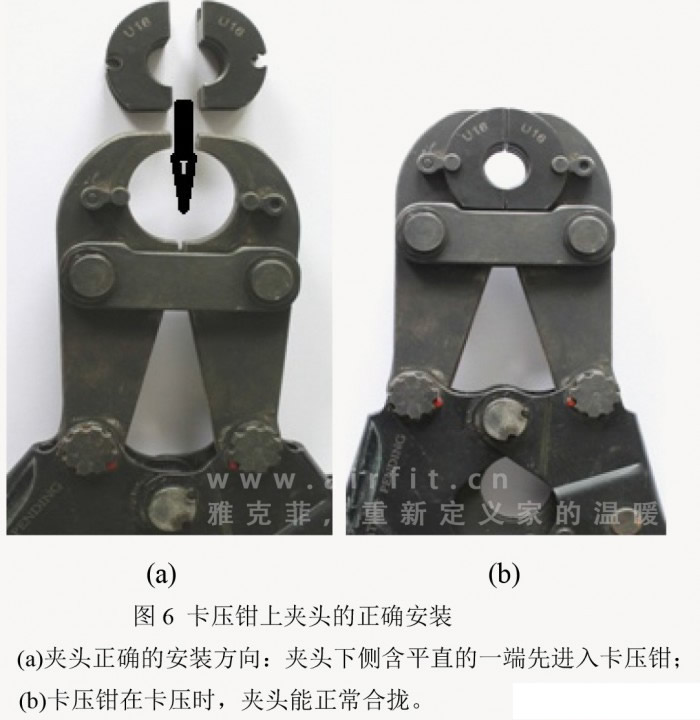

       1、手動卡壓鉗的安裝：首先根據卡壓管材的管徑選擇夾頭。在安裝夾頭時，必須注意夾頭的安裝方向，不能安裝錯了，否則卡壓鉗上的夾頭合不攏。圖6是夾頭正確的安裝，圖7是夾頭錯誤的安裝。

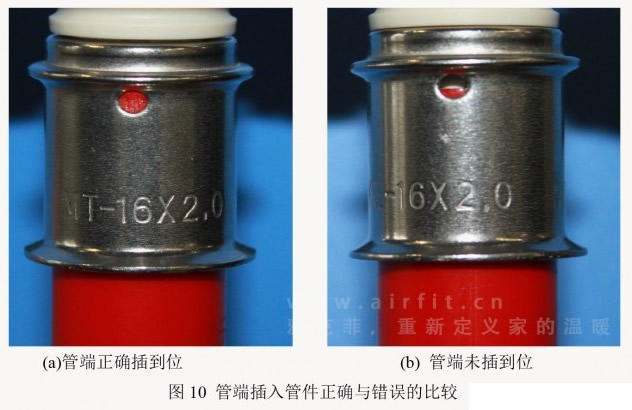

       管道在下好料后，先將管道穿入卡套內；在管端插入管件前，應在管件上涂抹一些洗滌劑，以增加潤滑度防止擦傷密封圈。將管端插到管件上后，把管道上的卡套  推到管件一側，從卡套觀察孔檢   查管端是否全部插到位。若沒有完全插到位（圖10b），也會(huì )導致卡壓不緊，使用一段時間以后因管道熱脹冷縮產生應力而漏水。為了美觀起見，在明裝時，不做絕熱的管道應將印有商標和數據的一面宜朝向墻內側或朝向地面。

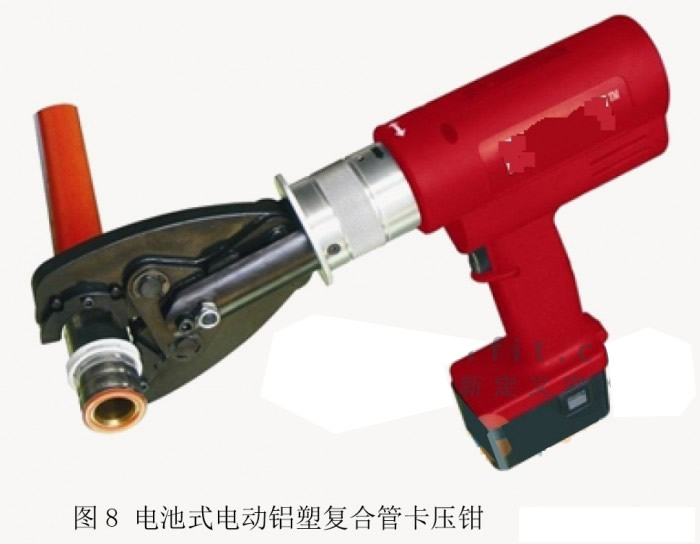

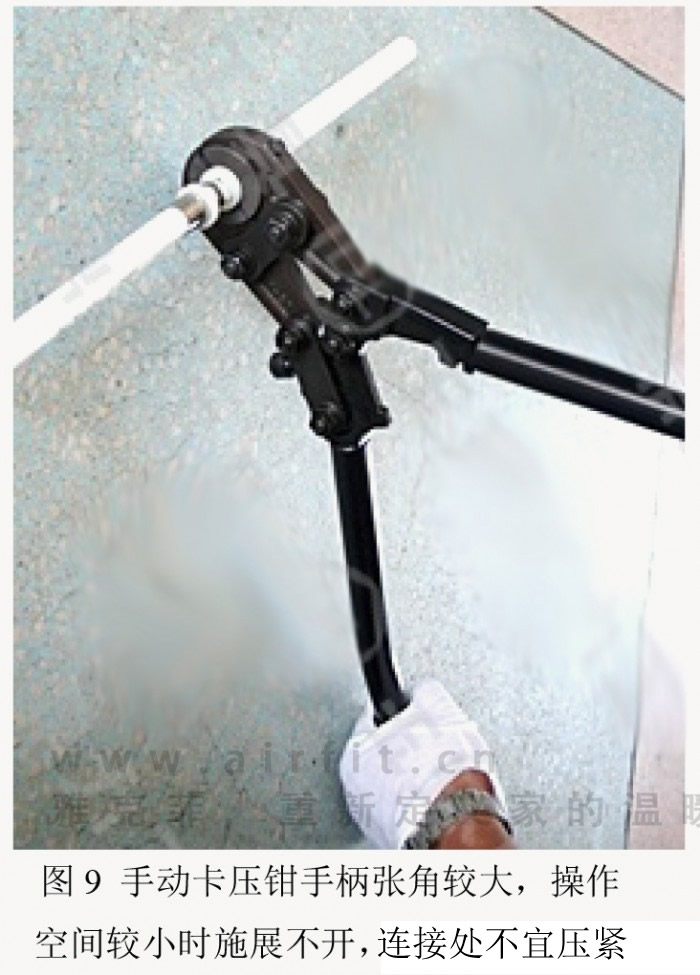

       2、電動液壓卡鉗的安裝：用卡鉗卡壓時應一次性?shī)A到位。最好選用電動液壓卡鉗（圖8），因為手動式卡壓鉗手柄張角較大（圖9），當操作空間有限、或操作位置有些別扭不易使力時，或有些工人力氣比較小時，不能正確地卡壓到位，也會(huì )導致以后系統運行時因管道熱脹冷縮而使接頭處漏水。






       由于進口的鋁塑復合管管材質量好、價格常人都能接受，但是進口卡壓式管件比較貴，因此一些經銷商往往在工程中建議客戶采用進口管材和國產管件，這里有一個尺寸偏差的匹配問題。因為規范規定管壁厚度允許有±0.2mm誤差；進口廠家生產管材時，為了保證質量，管材壁厚的尺寸一般往上偏差靠（即標準壁厚+0.2mm）；而國內廠家生產管件時，為了節省材料，管件直徑一般往下偏差靠，導致兩者連接時產生的間隙匹配不好，導致管端在插到管件上時會(huì )擦傷密封環或卡壓不到位而漏水。所以，在訂制這類管件時，應對國內生產廠家提供的管件提出偏差的限制要求，或者全部采用同一生產廠家的管材和地暖分水器管件。



       三、直接卡壓式連接的鋁塑復合管

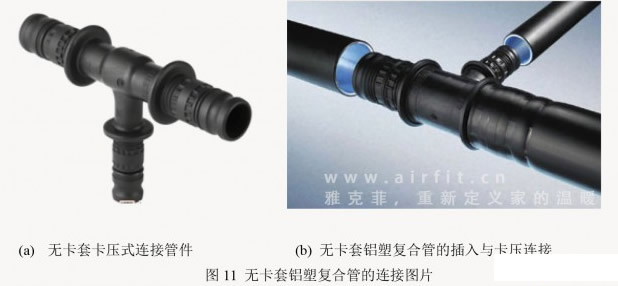

       鋁塑復合管卡壓式連接還有一種無卡套的連接方式（圖11）。這種連接是將下好料的管道直接套在管件上，不加卡套，直接用手動或電動卡壓鉗卡壓即可。




       四、鋁塑復合管的可拆卸式卡壓連接

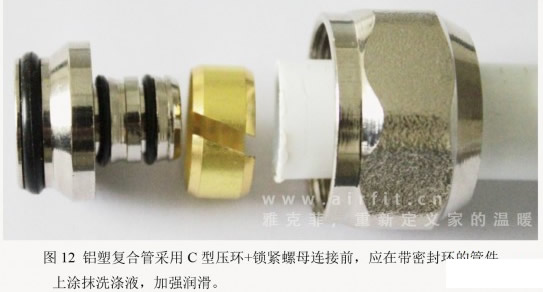

       鋁塑復合管還有一種可拆卸式卡壓連接方式，即采用C型壓環+鎖緊螺母連接（圖12），安裝也比較簡單，只需要一把扳手。但是需要向施工人員提醒：

       1、在下料后，管道的管端也需要整圓和清除毛刺；第二，在管端插入管件前，先將C型壓環套在管段上，在管件上涂抹一些洗滌劑，以增加潤滑度，緩慢將管件插入管道內，以免擦傷密封環。然后用手把鎖緊螺母旋上。第三，應該使用固定扳手（即呆扳）旋緊；不允許使用管鉗，以免夾傷鎖緊螺母、影響美觀和容易引起銹蝕。

       2、因為鋁塑復合管采用的C型壓環是黃銅材料制成，在較高的熱水溫度和長時間不變的鎖緊螺母的應力同時作用下，C型壓環的塑性變形會(huì )隨時間的延長而緩慢增長（即發生金屬蠕變），可能會(huì )導致滲漏。所以，在初次旋緊螺母時不要過于用力，感覺適當就成；使用一段時間后（半年至一年后）再旋緊調整一次。
